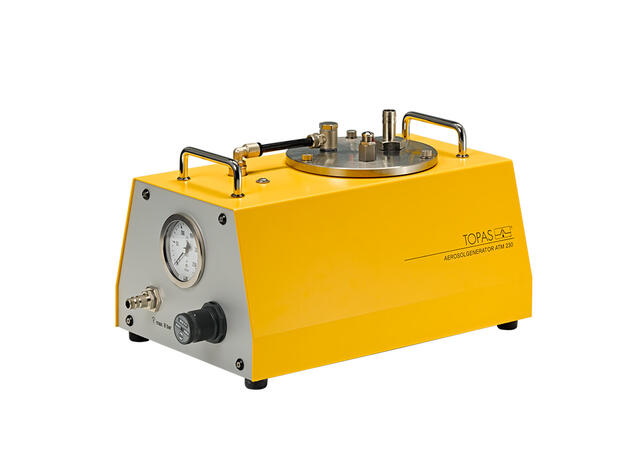

ATM 230 Aerosolgenerator
Atomizer Aerosolgenerator ATM 230 zur Aerosolerzeugung aus Flüssigkeiten, druckluftbetrieben, hoher Massestrom
Der Atomizer Aerosolgenerator ATM 230 dient zur Erzeugung von Testaerosolen mit definierten Eigenschaften (VDI Richtlinie 3491-2).
Der ATM 230 ist ein Seriengerät mit externer Druckluftversorgung, der sich durch eine sehr kompakte und robuste Konstruktion auszeichnet.
Der ATM 230 hat einen hohen Aerosolausstoss. Durch die im Gerät genutzten konstruktiven und technologischen Lösungen wird eine hohe Konstanz der Partikelgrößenverteilung und der Partikelanzahlkonzentration gewährleistet. Das generierte Aerosol ist sehr gut reproduzierbar.
Der ATM 230 eignet sich zum Vernebeln verschiedenster Flüssigkeiten, wie z.B. DEHS, PAO (Emery 3004), Latexsuspensionen oder Salzlösungen.
Der ATM 230 hat einen hohen Aerosolausstoss. Durch die im Gerät genutzten konstruktiven und technologischen Lösungen wird eine hohe Konstanz der Partikelgrößenverteilung und der Partikelanzahlkonzentration gewährleistet. Das generierte Aerosol ist sehr gut reproduzierbar.
Der ATM 230 eignet sich zum Vernebeln verschiedenster Flüssigkeiten, wie z.B. DEHS, PAO (Emery 3004), Latexsuspensionen oder Salzlösungen.
Normen
VDI 3491-2
VDI 4258-1
ISO 21083-1
Download
product-sheet ATM 230Vorteile
- polydisperses Aerosol, hauptsächlich unter 1 μm (DEHS)
- sehr gute Konstanz der generierten Partikelgrößenverteilung und –konzentration
- zur Erzeugung von Latex-Aerosolen geeignet
- durch Variation des Düsenvordrucks ist die Partikelproduktionsrate in einem weiten Bereich einstellbar
Anwendungen
- Test von HEPA und ULPA-Filtern und Filtermedien
- Abnahmemessung großer reinraumtechnischer Anlagen
- Sichtbarmachung von Strömungen (Tracerpartikel)
Das Kernstück der Generatoren der Serie ATM 230 ist ein vollständig aus Edelstahl gefertigter Atomizer. Dabei handelt es sich um eine nach dem Injektorprinzip arbeitende Zweistoffdüse, die mit einem Prallabscheider kombiniert ist. Dieser sorgt auch für eine sofortige Rückführung der bei der Verdüsung entstehenden großen Tropfen und definiert im wesentlichen die generierte Partikelgrößenverteilung.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter | - | Vordruck |
| Einstellbereich | bar | max. 6 |
| Einstellauflösung | - | stufenlos einstellbar |
| Einstellmethode | - | manuell |
| Aerosol, Volumenstrom | L/h | 500 ... 2500 |
| Aerosol, Massestrom (Aerosolsubstanz) | g/h | max. 20 |
| Betriebsmedium, Aerosolsubstanz | - | reine Flüssigkeiten (DEHS, PAO, ...), Lösungen (NaCl, KCl, ...), Suspensionen (PSL, A1, ...) |
| Betriebsmedium, Aerosolsubstanz - Füllvolumen | mL | 100 ... 500 |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft oder Inertdruckgas |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | max. 8 |
| Umgebungsbedingung, max. Gegendruck | kPa | 20 |
| Anschlussstutzen, Auslass | mm | Ø 19 (Außendurchmesser) |
| Abmessungen (B × H × T) | mm | 230 × 225 × 380 |
| Gewicht | kg | 4,5 |
- Aerosolsubstanz DEHS
- andere Aerosolsubstanzen wie PAO (Emery 3004) auf Anfrage
- Nachrüstset für Salzbetrieb
-
Eisenlöffel L., Reutter T., Horn M., Schlegel S., Truyen U. and Speck S. Impact of UVC-sustained recirculating air filtration on airborne bacteria and dust in a pig facility Plos One 14 (2019) 11, e0225047
dx.doi.org/10.1371/journal.pone.0225047 -
Amiri M., Sadighzadeh A. and Falamaki C. Experimental Parametric Study of Frequency and Sound Pressure Level on the Acoustic Coagulation and Precipitation of PM2.5 Aerosols Aerosol Air Qual. Res. 16 (2017) 12, 3012 - 3025
dx.doi.org/10.4209/aaqr.2015.12.0683 -
Wenke C., Pospiech J., Reutter T., Truyen U. and Speck S. Efficiency of different air Filter types for pig facilities at laboratory scale Plos One 12 (2017) 10, e0186558
dx.doi.org/10.1371/journal.pone.0186558 -
Wyche K. P., Ryan A. C., Hewitt C. N., Alfarra M. R., McFiggans G., Carr T., Monks P. S., Smallbone K. L., Capes G., Hamilton J. F., Pugh T. A. M. and MacKenzie A. R Emissions of biogenic volatile organic compounds and subsequent photochemical production of secondary organic Aerosol in mesocosm studies of temperate and tropical plant species Atmos. Chem. Phys. 14 (2014) 23, 12781 - 12801
dx.doi.org/10.5194/acp-14-12781-2014 -
Tschiersch J., Shinonaga T. and Heuberger H. Dry deposition of gaseous radioiodine and particulate radiocaesium onto leafy vegetables Sci. Total Environ. 407 (2009) 21, 5685 - 5693
dx.doi.org/10.1016/j.scitotenv.2009.06.025 -
Shannon D. W. and Morris S. C. Experimental investigation of a blunt trailing edge flow field with application to sound generation Experiments in Fluids 41 (2006) 0, 777.788
dx.doi.org/10.1007/s00348-006-0200-3
