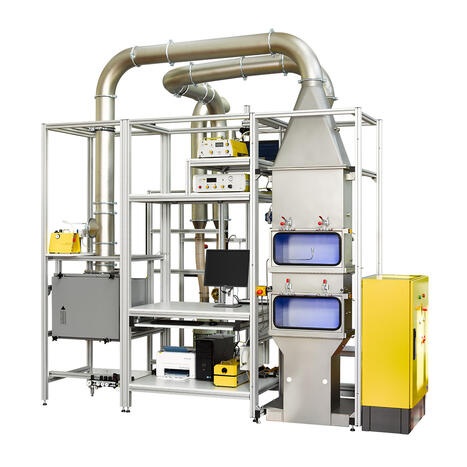

PAF 111 Testsystem
PAF 111 Prüfsystem zur Prüfung der Partikelabscheidung für KfZ-Kabineninnenraumfilter (DIN 71460-1 und ISO/TS 11155-1)
Das PAF 111 Partikelfiltrationsprüfsystem für Kabinen-Innenluftfilter dient der Ermittlung aller relevanten Filtereigenschaften wie Differenzdruck, gravimetrischer oder fraktioneller Abscheidegrad und Staubspeichervermögen.
Der Aufbau und die Konfiguration des Prüfsystems sowie die nötigen Prüfabläufe sind in den Normen DIN 71460-1 und ISO/TS 11155-1 beschrieben.
Prüfungen nach den Normen DIN 71460-2 und ISO 11155-2 können mit dem PAF 112 Prüfsystem für adsorptive Kabineninnenraumfilter durchgeführt werden.
Für Filterprüfungen nach DIN 71460-1, ISO/TS 11155-1 und DIN 71460-2, ISO 11155-2 hat Topas das PAF 113 Prüfsystem entwickelt, welches die beiden Prüfsysteme PAF 111 und PAF 112 kombiniert.
Prüfungen nach den Normen DIN 71460-2 und ISO 11155-2 können mit dem PAF 112 Prüfsystem für adsorptive Kabineninnenraumfilter durchgeführt werden.
Für Filterprüfungen nach DIN 71460-1, ISO/TS 11155-1 und DIN 71460-2, ISO 11155-2 hat Topas das PAF 113 Prüfsystem entwickelt, welches die beiden Prüfsysteme PAF 111 und PAF 112 kombiniert.
Normen
DIN 71460-1
ISO 11155-1
Download
product sheet PAF 111Vorteile
- normgerechte Prüfung von Filterelementen und Filtermedien
- modularer Aufbau und Instrumentierung
- Auslegung für unterschiedliche Prüfvolumenströme und Differenzdruckbereiche
- hoher Automatisierungsgrad
- rückverfolgbare Prüfdokumentation
Anwendungen
- Differenzdruckprüfung
- Fraktionsabscheidegradmessung
- Staubbeladungstests
- Kombinationsmessungen nach DIN 71460-1 (ISO/TS 11155-1)
- nutzerdefinierte Tests
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | m³/h | 70 ... 700 (höhere Prüfvolumenströme auf Anfrage) |
| Messbereich, Differenzdruck | Pa | 0 ... 1000 |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | 6 |
| Stromversorgung | - | 400 VAC, 16 A |
| Prüflingsabmessungen | - | max. 300 × 600 |
| Aerosol-Generierungstechnologie | - | Staubdispergierer SAG 410/L, Atomizer ATM 220 |
| Aerosol-Konditionierungstechnologie | - | elektrischer Aerosolneutralisator EAN 581 |
| Aerosol-Messtechnologie | - | LAP 323 Aerosolspektrometer |
| Sensorik | - | Differenzdruck, Absolutdruck, Temperatur, relative Luftfeuchte |
| Abmessungen (B × H × T) | mm | 4600 × 3400 × 1200 |
- EAN 581 - elektrostatischer Aerosolneutralisator
- zusätzliche Drucksensoren
- PAF111Win - Prüfsystemsteuerungs-, Datenerfassungs- und Verarbeitungssoftware
- SAG 410/L - Staubgenerator
- ATM 220 - Atomizer Aerosol Generator
- LAP 323 - Laser Aerosol Spektrometer
- DIL 540/C - Verdünnungssystem
- AFS 153 - Filtermedienhalter mit Probenahmesystem
-
Shim E., Noh J., Kim Y. Development and performance evaluation of polytetrafluoroethylene-membrane-based automotive cabin air Filter ACS Omega 7 (2022) 48, 43738 - 43746
dx.doi.org/10.1021/acsomega.2c04758 -
Hwang S. H., Lee B. H. Comparison of melt-blown and glass-fiber HEPA asbestos filters based on ISO Filter classes, filtration efficiency, power consumption, and face velocity Journal of the Air & Waste Management Association 72 (2022) 3, 271 - 280
dx.doi.org/10.1080/10962247.2021.1962431 -
Jeon W., Lee B. H., Yun H., Kim J., Kang S., Seo Y. Characterization of pressure drop through two-stage particulate air filters Science and Technology for the Built Environment 26 (2020) 6, 835 - 843
dx.doi.org/10.1080/23744731.2020.1738870
