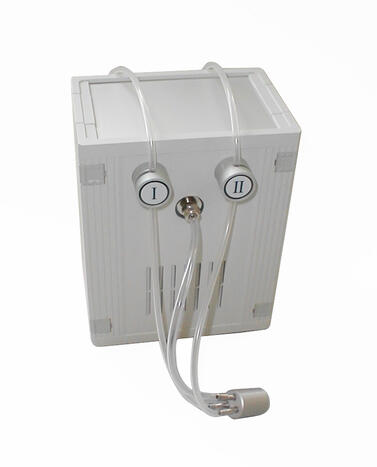

SYS 520 Umschalteinheit
Probenahmeumschalteinheit SYS 520 zur Entnahme von Aerosolproben aus zwei Probenahmeorten
Die Umschalteinheit SYS 520 wurde für die Ermittlung von Fraktionsabscheidegraden an Filtern oder Filtermedien entwickelt, wo Messungen an zwei unterschiedlichen Probenahmestellen notwendig sind, z.B. vor und nach dem Filter.
Diese Aufgabe kann mit der Umschalteinheit SYS 520 mit nur einem Partikelgrößenmessgerät ökonomisch und reproduzierbar realisiert werden. Mit der Umschalteinheit ist ein automatisierter und sicherer Wechsel der Messung zwischen einer Probenahmeleitung I, einer Probenahmeleitung II und einer Spülroutine (mittels integriertem HEPA-Filter) möglich.
Download
product sheet SYS 520Vorteile
- Schutz vor zu starker Partikelbeladung des Messgerätes durch zeitliche Begrenzung des Probenahmevolumenstromes
- Probenahme an schlecht zugänglichen Stellen
Anwendungen
- Aerosolanalysen an zwei verschiedenen Messtellen durch Umschalten der Probenahmeleitung
- Ermittlung von Fraktionsabscheidegraden von Filtern
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Verwendungszweck | - | Aerosol-Probenahme von zwei unterschiedlichen Positionen |
| Probenzustand, Ausgang | - | Aerosol von Position 1, Position 2 oder Spülluft |
| Stromversorgung | - | 24 V DC (über Netzadapter) |
| Schlauchleitung, Material | - | Tygon-Silikon (Probenahme) | PVC (Spülung) |
| Schlauchleitung, Abmaße | - | Ø 4,7 × Ø 3,4 (Tygon-Silikon) | Ø 6,0 × Ø 4,0 (PVC) |

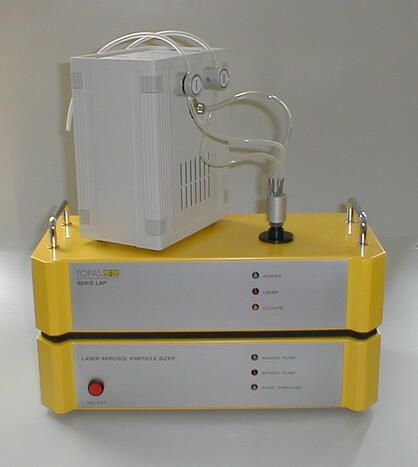

| Schnittstelle, Daten | - | 3 Pin (für LAP 32X) |
| Abmessungen (B × H × T) | mm | 160 × 210 × 130 |
| Gewicht | kg | 1,9 |
