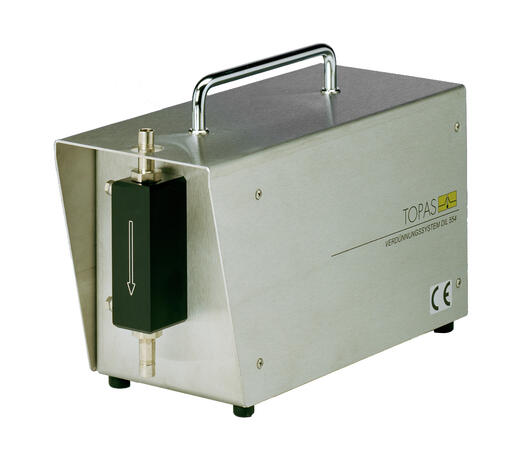

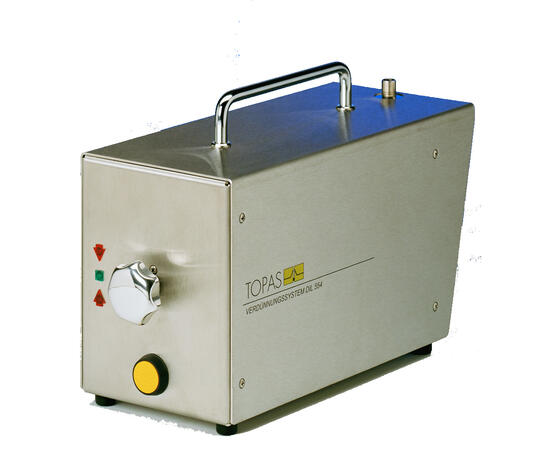

DIL 554/H Verdünnungssystem
DIL 554/H Verdünnungssystem zur statischen Verdünnung (1:100) von Aerosolen bei festem Volumenstrom (56,6 L/min) für mobilen Einsatz
Normen
Download
product sheet DIL 500 seriesVorteile
- mobiler Einsatz - durch das Funktionsprinzip ist keine Druckluftversorgung nötig
- Batteriebetrieb mit Zustandsanzeige (optional mit Netzteil)
- konstanter, reproduzierbarer Probenvolumenstrom auch unter wechselnden Betriebsbedingungen
- ständige optische Kontrolle des Probenvolumenstromes, Nachführung bei Bedarf möglich
- hohe Standzeit und Zuverlässigkeit, leichte Reinigung
- Betrieb an Über- bzw. Unterdruck im Probenahmeraum zulässig
Anwendungen
- Abnahme und Überwachung reinraumtechnischer Anlagen
- Bestimmung von Abscheidegraden
- Messung von hochkonzentrierten Aerosolen
- Aerosolforschung
Funktionsprinzip ist die Aufteilung des Ansaugvolumenstromes des Partikelzählers in zwei Teilströme. Ein kleinerer Teilstrom fließt durch eine Kapillare. Die Partikelkonzentration bleibt im wesentlichen unbeeinflusst. Ein größerer Teilstrom wird über einen Bypass bestehend aus Ventil und Filter geleitet. Der Filter entfernt sämtliche Partikel.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Konditionierzweck | - | Verdünnung von Aerosolen |
| Probenzustand, Ausgang | - | verdünntes Aerosol |
| Verdünnungsfaktor | - | 100 |
| Aerosol, Volumenstrom | L/min | 56,6 (optional 50) |
| Einstellmethode | - | manuell |
| Probenzustand, Eingang | - | unverdünntes Aerosol |
| Stromversorgung | - | 9 V Batterieblock (optional Steckernetzteil) |
| Anschlussstutzen | mm | Ø 10 |
| Druckverlust | kPa | ca. 0,6 |
| Umgebungsbedingung, Temperatur | °C | 10 ... 50 |
| Umgebungsbedingung, max. Gegendruck | kPa | ± 30 |
| Abmessungen (B × H × T) | mm | 120 × 195 × 300 |
| Gewicht | kg | 3,2 |
- Transportkoffer für ein Verdünnungssystem DIL und einen Aerosolgenerator
