DDU 570/H Diffusionstrockner

Diffusionstrockner DDU 570/H zur Trocknung von wasserhaltigen Aerosolen mittels Silikagel, hohe Ausführung

Der Diffusionstrockner DDU 570/H wird zur Trocknung von Aerosolen eingesetzt, die aus einer wässrigen Suspension oder Lösung erzeugt werden. Der Diffusionstrockner wird abströmseitig vom Aerosolgenerator eingesetzt.

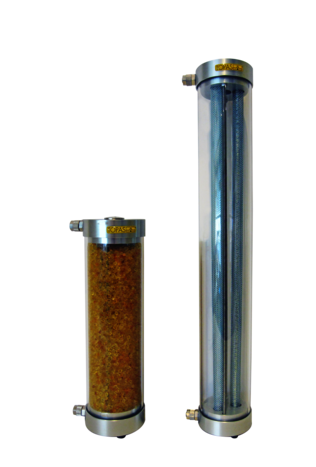

Diffusionstrockner DDU 570/H
Diffusionstrockner DDU 570/H
Der Diffusionstrockner wurde als Ergänzung zu den Topas Aerosolgeneratoren entwickelt. Er besteht aus einem Acrylrohr, das mit je einem aus Aluminium gefertigtem Ober- und Unterteil verschlossen ist. Diese halten gleichzeitig drei Siebhülsen, durch die das zu trocknende Aerosol strömt. Der Rest des Trocknervolumens ist im Betriebszustand mit einem Trocknungsmittel (Silicagel mit Indikator) gefüllt. Über Schlauchanschlüsse wird das zu trocknende Aerosol durch den Trockner geleitet. Das Trocknungsmittel Silicagel erzeugt im Trocknervolumen eine extrem trockene Atmosphäre. Durch Diffusion wird dem Gas in den Stützhülsen der Wasserdampf entzogen und vom Silicagel gebunden.
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • effektive Aerosoltrocknung durch Diffusion
  • minimale Partikelverluste (keine unmittelbare Durchströmung der Trockengelschüttung)
  • Beladungszustand des Trockenmittels wird durch Farbänderung angezeigt
  • regenerierbares Trockenmittel (z.B. durch Trockenofen-Exsikkator-Regenerierung)

Anwendungen

  • Trocknung feuchter Aerosole
  • in Verbindung mit einem Atomizer Aerosolgenerator der Serie ATM: Erzeugung von Kalibrieraerosolen aus wässrigen Suspensionen von Referenzpartikeln (PSL)
  • in Verbindung mit einem Atomizer: Einsatz als Kernquelle in Kondensations-Aerosolgenerator SLG 270
ParameterbezeichnungEinheitWert
Konditionierzweck - Trocknung
Probenzustand, Ausgang - trocknes Aerosol
Betriebsmedium g Silicagel (830)
Probenzustand, Eingang - feuchtes Aerosol
Volumenstrom, Eingang L/min max. 10
Aerosol, Temperatur °C max. 40°C
Abmessungen (d × H) mm 70 × 475
Anschlussstutzen mm Ø 8
Umgebung, Temperatur °C max. 40
Gewicht kg 0,94 (leer)
  • Silikagel
  • Tarik M., Foppiano D., Hess A. and Ludwig C. A Practical Guide on Coupling a Scanning Mobility Sizer and Inductively Coupled Plasma Mass Spectrometer (SMPS-ICPMS) J. Vis. Exp. 125 (2017) 0, e55487
    dx.doi.org/10.3791/55487
  • Stevanovic S, Miljevic B, Madl P, Clifford S, Ristovski Z Characterisation of a commercially available thermodenuder and diffusion drier for ultrafine particles losses Aerosol Air Qual. Res. 15 (2015) 1, 357-363
    dx.doi.org/10.4209/aaqr.2013.12.035
  • Göhler D., Stintz M., Hillemann L. and Vorbau M. Characterization of nanoparticle release from surface coatings by the simulation of a sanding process Ann. Occup. Hyg. 54 (2010) 6, 615 - 624
    dx.doi.org/10.1093/annhyg/meq053
