CFG 291 Nebelgenerator

Condensation Fog Generator CFG 291 zur Nebelerzeugung für Strömungsvisualisierung nach ISO 14644-3

Der mobile Nebelgenerator CFG 291 dient der Erzeugung eines gut sichtbaren, stehenden Nebels zur Visualisierung von Luftströmungen. Er vereint das handliche Design des Vorgängermodells CFG 290 mit einer optimierten Fluidführung und einem eigens entwickelten Verdampfer.

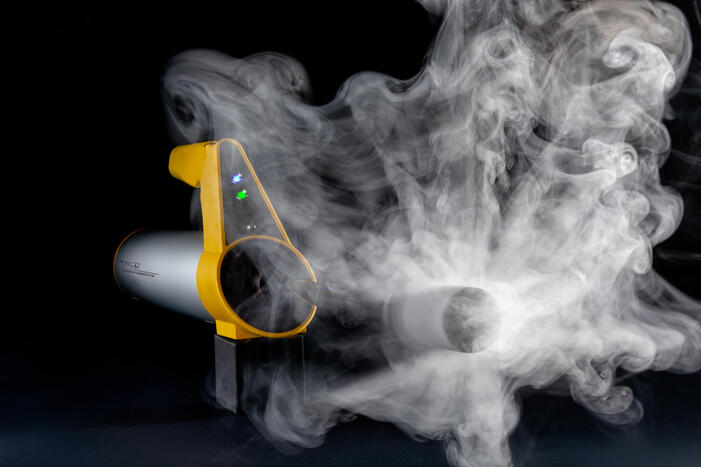

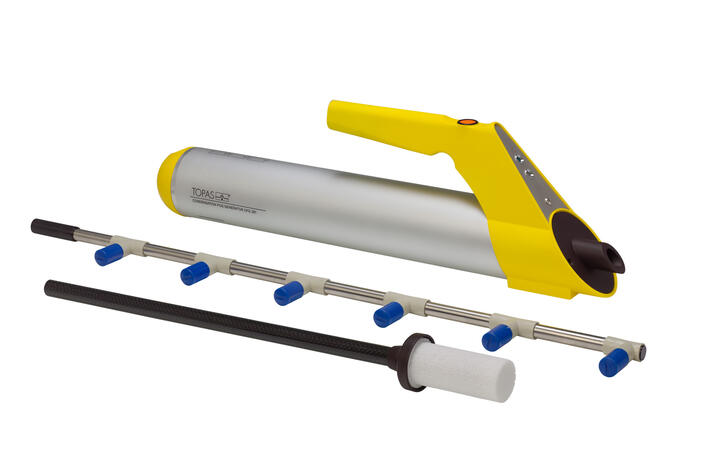

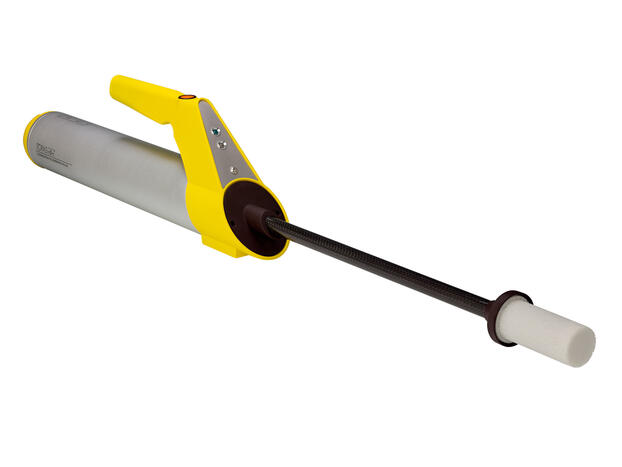

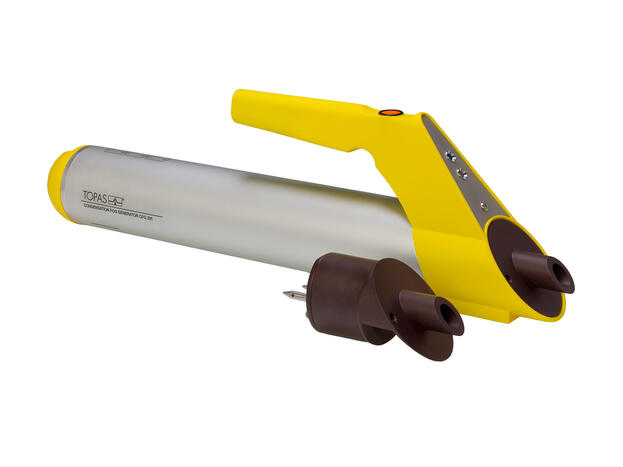

Condensation Fog Generator CFG 291 zur Reinraumvalidierung, VorderansichtCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Seitenansicht, mit SondenCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Seitenansicht, mit VerdampferCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Frontansicht, mit Nebel
Condensation Fog Generator CFG 291 zur Reinraumvalidierung, VorderansichtCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Seitenansicht, mit SondenCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Seitenansicht, mit VerdampferCondensation Fog Generator CFG 291 zur Reinraumvalidierung, Frontansicht, mit Nebel
Der Nebelgenerator wird vor allem bei der Erstabnahme sowie den routinemäßigen Kontrollen von reinraumtechnischen Anlagen gemäß Normenreihe ISO 14644 oder entsprechend Richtlinie VDI 2083-3 eingesetzt, um sowohl Leckagen in den Übergangsbereichen der Reinraumelemente aufzufinden, das Vorhandensein einer laminarer Verdrängungsströmung nachzuweisen oder das Überdruckniveau von Reinräumen zu visualisieren.

Normen

ISO 14644-3
VDI 2083
VDI 2083-3
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • Betrieb in unterschiedlicher Ausrichtung möglich (hermetisch-dichter Fluidtank)
  • nahezu unterbrechungsfreier Betrieb (Nutzung austauschbare Akkus)
  • einfacher, kundenseitiger Austausch der Verdampfer-Kartusche vor Ort möglich
  • impulsarmer Nebeleintrag in vorhandene Raumströmung (spezielle Abströmsonde)

Anwendungen

  • Visualisierung von Luftströmungen in Räumen
  • normgerechte Abnahme und routinemäßige Prüfung von reinraumtechnischen Anlagen
  • visuell-gestützte Dichtheitsprüfung von Räumen oder eingehausten Bereichen
  • Funktionsprüfung von verschiedenen Sensoren (Rauchmelder, PM-Sensoren)

Das Nebelfluid TopFog (wässrige Mischung aus mehrwertigen Alkoholen) wird vom Fluidtank in eine Verdampfer-Cartridge gefördert und hier bei einer Temperatur von etwa 300 °C verdampft und expandiert in die kühlere Abströmsonde. In dieser bildet sich der Nebel durch homogene Kondensation und Agglomeration.

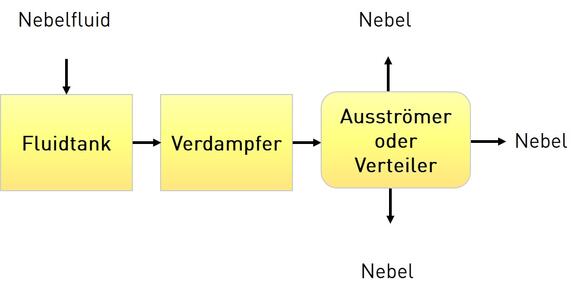

Funktionsprinzip des Kondensations-Nebel-Generators CFG 291
ParameterbezeichnungEinheitWert
Verwendungszweck - Visualisierung von Gasströmungen
Probenzustand, Ausgang - gut sichtbarer, stehender Nebel
Betriebsmedium, Flüssigkeit - Nebelfluid (TopFog Regular, TopFog Light)
Betriebsmedium, Flüssigkeit - Zusammensetzung - Hauptkomponenten 1,2-Propandiol, Propantriol und Reinstwasser
Betriebsmedium, Flüssigkeit - Füllvolumen mL max. 60
Betriebsmedium, Flüssigkeit - Verbrauch ml/min 2
Stromversorgung - Lithium-Ion-Akkumulator; 3 Zellen (siehe Prospekt)
Abmessungen (L × H × T) mm 440 × 120 × 70
Gewicht kg 1,2 (leer); 1,8 (mit Akku)
Betriebsdauer min 25
  • Nebelfluid (TopFog Regular, TopFog Light)
  • Abströmrechen
  • Verdampfer-Kartusche (neu)
  • Friebe C, Krause R, Heidenreich R, Holfeld S, Rosenbaum H,\r\nHackeschmidt K and Gruttner R Test Procedures of Mobile Air Cleaning Devices - First Experiences and Results E3S Web of Conferences 343 (2022) 3004,
    dx.doi.org/10.1051/e3sconf/202234303004
