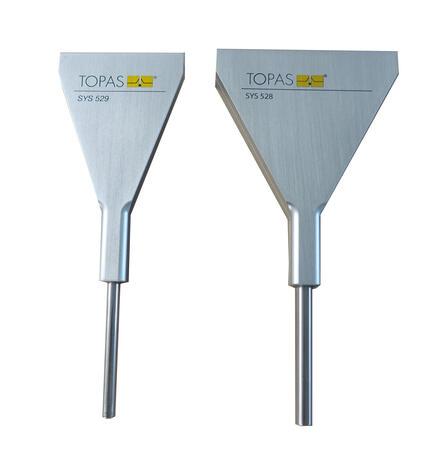

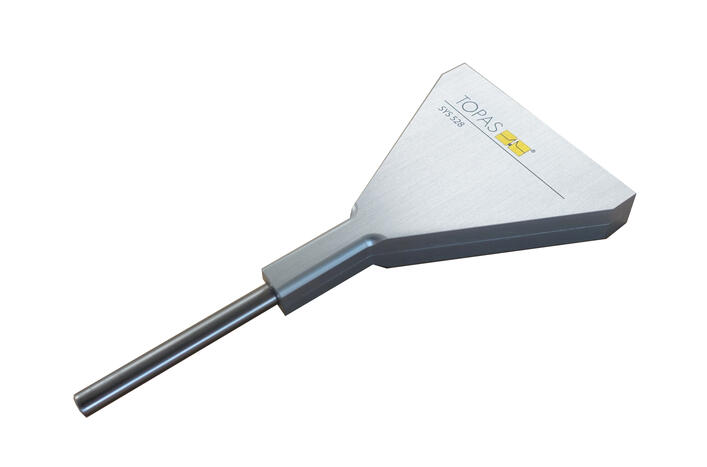

SYS 528 Probenahmesonde
Rechteck-Probenahmesonde SYS 528 zur Leckage- und Integritätsprüfung entsprechend ISO 14644-3 für einen Probenahmevolumenstrom von 50 l/min
Isokinetische Probenahmesonden werden zum Beispiel für die Leckageprüfung von eingebauten Filtersystemen in Reinräumen und reinraumtechnischen Anlagen benötigt. In den bestehenden Normen und Richtlinien werden Sonden mit rechteckigen Querschnitten empfohlen.
Die Sonden von Topas haben an der Ansaugstelle einen rechteckigen Querschnitt, der stetig in einen runden Querschnitt für den Schlauchanschluss übergeht. Das Herstellungsverfahren garantiert eine hochwertige, glatte Oberfläche im Sondeninneren einschließlich aller Übergänge. Die konstruktive Auslegung der Sonde basiert auf der internationalen Norm ISO 14644-3 sowie der VDI-Richtlinie 2083-3. Die Sondengeometrie richtet sich nach dem Volumenstrom des verwendeten Partikelzählgerät sowie der benötigten Sondeneinlassgeschwindigkeit.
Normen
ISO 14644-3
VDI 2083-3
Download
product sheet SYS 528/529Vorteile
- ortsunabhängige Zählrate
- exaktes Scannen bis in die Filterecken
- kurze Scanzeiten auf Grund der großen Sondenbreite (quer zur Scanrichtung)
Anwendungen
- Leckageprüfung an eingebauten Filtersystemen
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Verwendungszweck | - | isokinetische Probenahme |
| Volumenstrom, Eingang | L/min | 50 (andere Modelle verfügbar) |
| Probe, Sondeneinlassgeschwindigkeit | cm/s | 31 ... 47 |
| Anschlussstutzen, Auslass | mm | Ø 10 |
| Abmessung (Länge) | mm | 150 (ohne Schlauchanschluss) | 230 (mit Schlauchanschluss) |
| Material | - | eloxiertes Aluminium |
| Gewicht | kg | ca. 0,17 |
- Antistatikschlauch (Durchmesser 8 mm)
